Progettazione

Il sistema a cappotto di “qualità” è l’unica risposta possibile.



Per “Sistema Composito di Isolamento Termico Esterno con intonaco” (ETICS) abitualmente definito come “Sistema a Cappotto” si intende un rivestimento isolante continuo delle pareti opache di una facciata costituito da tre strati funzionali: strato isolante, strato di intonaco sottile armato e strato di finitura.

Ogni strato assolve ad una funzione ben precisa ma sono l’unione e la perfetta compatibilità fisica e chimica di tutti i componenti che garantiscono le prestazioni e l’affidabilità dell’intero sistema.







Malta collante

La malta collante per sistema a cappotto ha la funzione di garantire l’adesione del pannello isolante al supporto.

Può essere:

• in pasta da additivare in cantiere con Cemento Portland 32.5 in percentuale variabile dal 35% al 100% in funzione del prodotto

• in polvere da miscelare in cantiere con acqua.









Pannello isolante

I pannelli isolanti hanno la funzione di aumentare la resistenza termica delle superfici opache. Tutti i tipi di isolanti richiedono, prima della loro scelta, una attenta analisi funzionale.

La conoscenza delle caratteristiche tecniche del materiale isolante da utilizzare costituisce una condizione importante per avere certezza delle prestazioni e della durata nel tempo. I parametri di scelta del pannello isolante sono in relazione alla conducibilità termica, alla resistenza al passaggio del vapore e alla stabilità dimensionale.

La scelta dello spessore dei pannelli isolanti deve essere valutata in funzione del supporto murario al fine di ottenere la resistenza termica richiesta e di ottemperare ai requisiti termici e acustici di legge.

E’ inoltre indispensabile la conoscenza del comportamento al fuoco dei differenti materiali isolanti, onde rispettare le norme di sicurezza vigenti.

Gli isolanti impiegati nei sistemi di isolamento a cappotto Waler sono:

• polistirene espanso sinterizzato (può essere liscio, stampato, fresato, elasticizzato e/o additivato con grafite)

•lana di roccia

• sughero

•schiuma minerale a base di idrati di silicato di calcio

•schiuma polyiso

L’applicazione al supporto verrà eseguita, a seconda della natura e delle caratteristiche dell’isolante, con malta collante integrata da fissaggio meccanico supplementare con tasselli.





Malta rasante

La malta rasante può essere:

• in pasta da additivare in cantiere con Cemento Portland 32.5 in percentuale variabile dal

35% al 100% in funzione del prodotto

•in polvere da miscelare in cantiere con acqua.

Questo strato ha essenzialmente le seguenti funzioni:

•assorbire le tensioni del materiale isolante innescate dalle variazioni termiche ed impedire il presentarsi di lesioni

•assicurare una buona resistenza meccanica della superficie esterna agli urti

•preparare la superficie dell’isolante alla successiva applicazione dello strato di finitura

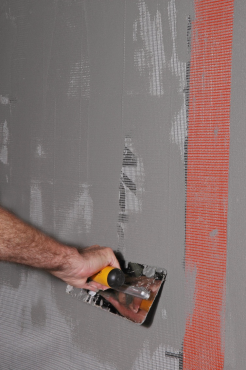

Per conseguire questi obiettivi lo strato di rasatura viene armato con rete in fibra di vetro da 160 g/m2.









Rete d’armatura

La rete d’armatura è costituita da fibra di vetro pretrattata con appretto resistente agli alcali ed ha la funzione di assicurare resistenza a trazione allo strato di rasatura. Ciò è particolarmente importante, in quanto lo strato viene interessato a sforzi di taglio generati dalle sollecitazioni di trazione dovute alle dilatazioni termiche dell’isolante. In questo senso l’armatura ha una funzione meccanica essenziale nel sistema dell’isolamento dall’esterno.





Rivestimento

Ha la funzione di proteggere il sistema di isolamento dall’esterno dalle azioni degli agenti atmosferici e di consentire la finitura estetica della facciata.

Lo strato deve risultare idrorepellente e con idonea permeabilità al passaggio del vapore coerente con la tipologia del sistema a cappotto.





Accessori

I sistemi a cappotto Waler prevedono inoltre l’impiego di accessori specifici per la risoluzione di tutti i nodi costruttivi, per permettere una maggior semplicità di posa e una completa affidabilità del sistema:

• Profili di partenza

• Profili angolari

• Tasselli di tipologia e caratteristiche differenti

• Profili per giunti di dilatazione

• Sistemi di sigillatura

• Profili sottodavanzali e davanzali prefabbricati

• Sistemi di fissaggio.
